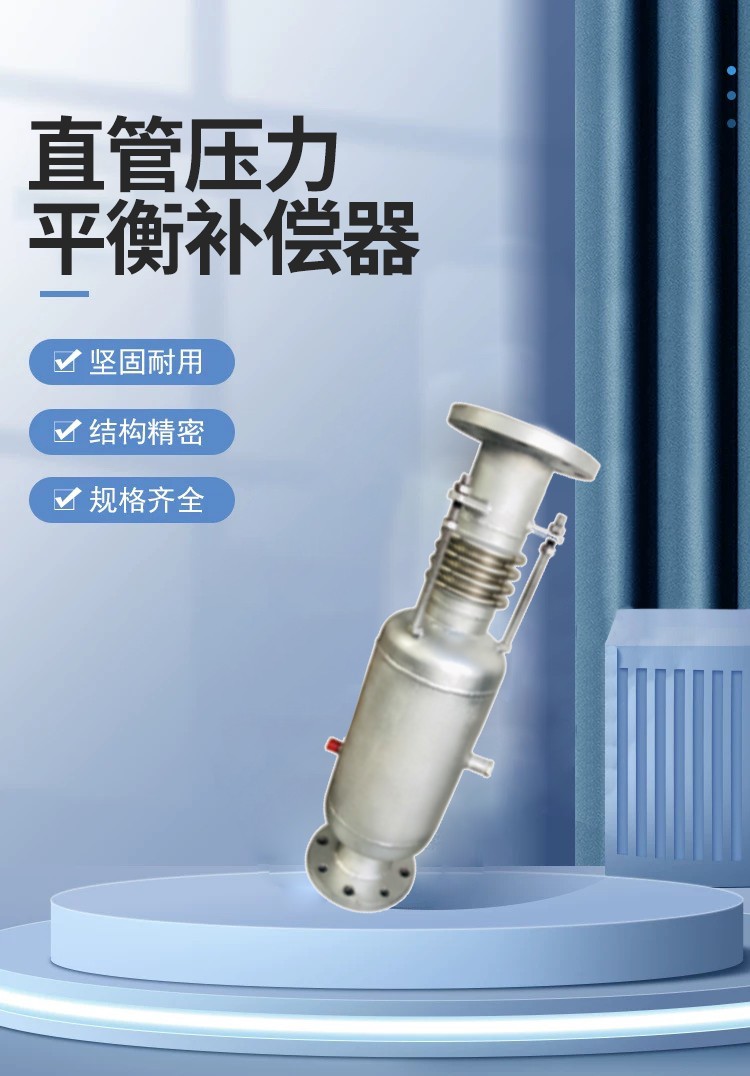

旁通式直管压力平衡型
旁通式直管压力平衡型补偿器是一种专门用于平衡管道内压推力的约束型波纹膨胀节，其核心特点是通过旁通结构实现压力自平衡，有效降低固定支架负荷。 由两个（单式）或四个（复式）同规格波纹管、端环、封头及旁通外管组成。工作波纹管承载介质内压，平衡波纹管承受外压，两者通过旁通管路连通。 内压推力通过平衡波纹管与外压相互作用实现自平衡，固定支架仅需承受刚度反力。设置呼吸孔接管连通平衡腔与大气，确保腔内压力稳定。
-
DN100~DN1200
波数12
波数16
波数24
波数32
产品详情
