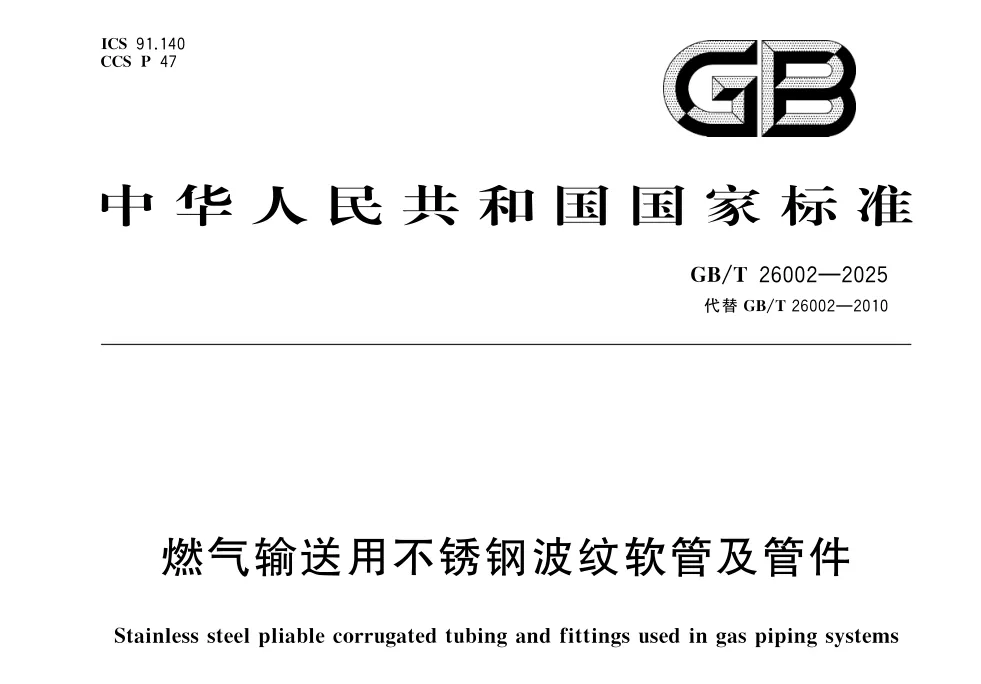

GB/T 26002-2025 《燃气输送用不锈钢波纹软管及管件》正文发布

1 范围

本文件规定了燃气输送用不锈钢波纹软管及管件的产品规格,分类和型号编制,材料、外观、结构与尺寸,性能要求,试验方法,检验规则及标志和安装说明书,包装、运输和贮存。

本文件适用于输送介质为城镇燃气、公称尺寸不大于 DN32 、公称压力( PN )不大于 0.2MPa 的输送系统用不锈钢波纹软管及管件。

本文件不适用于输送介质含二甲醚的燃气输送用不锈钢波纹软管及管件。

（注：公称直径有最大的DN50改为DN32，增加的这个不适用二甲醚，其实在新修订的《城镇燃气分类和基本特性》GB/T 13611-20XX 将城镇燃气分类形式由现在的六类更改为三类，即人工煤气、天然气和液化石油气已经删除了二甲醚燃气类别）

本文件代替 GB / T26002 — 2010 《燃气输送用不锈钢波纹软管及管件》,与 GB / T26002 — 2010 相比,除结构调整和编辑性改动外,主要技术变化如下:

a ) 更改了范围,公称尺寸由最大 DN50 更改为 DN32 ,增加了不适用部分(见第 1 章, 2010 年版的第 1 章);

b ) 删除了“管坯”“被覆管”的术语和定义(见 2010 年版的 3. 1 、 3. 5 );

c ) 将“波纹管”的定义更改为“原管”的注(见 3. 3 , 2010 年版的 3. 2 );

d ) 删除了输送用不锈钢波纹软管、管件的公称压力分类及对应型号编制内容(见 2010 年版的4. 1. 1 、 4. 2. 2 、 4. 3. 2 );

e ) 删除了 DN40 、 DN50 的规格(见 2010 年版的 4. 1. 2 、表 4~ 表 9 );

f ) 删除了“埋地软管”“非埋地软管”分类、对应型号编制内容及“埋地软管”相关要求(见 2010 年版的 4.2 、 5. 1. 2. 6 );

g ) 删除了材料牌号 S32168 、 S42020 、 Q235-A 、 20 及对应材质管件受压部位最小壁厚要求,更改了NBR 、 PE 的执行标准,删除了暴露在室外的被覆层要求[见表 1 、 5.1.2 , 2010 年版的表 1 、5. 1. 1. 4 、 5. 1. 2. 3a )];

h ) 删除了公称压力 PN0. 01 ( Ⅱ 型)输送用不锈钢波纹软管及管件的相关要求、试验方法(见 2010年版的 5.1. 2. 1 、 5. 1. 2. 8 、 5. 2 、第 6 章);

i ) 更改了原管表面划伤要求和被覆层颜色标识要求(见 5. 2. 1 、 5. 2. 2 , 2010 年版的 5. 1. 3. 1 、 8. 1. 1 );

j ) 增加了被覆层对输送用不锈钢波纹软管的波纹部分的包覆要求(见 5. 3. 5 );

注：5. 3. 5 软管应有带泄漏检测功能的被覆层,且软管和管件连接后被覆层应对软管的波纹部分全部包覆。

k ) 将非埋地管被覆层防腐要求由等级分级更改为规定被覆层厚度范围(见 5. 3. 6 , 2010 年版的5. 1. 2. 5 );

m ) 更改了其外形尺寸要求(见 5. 3. 6 , 2010 年版的 5. 1. 2. 8 );

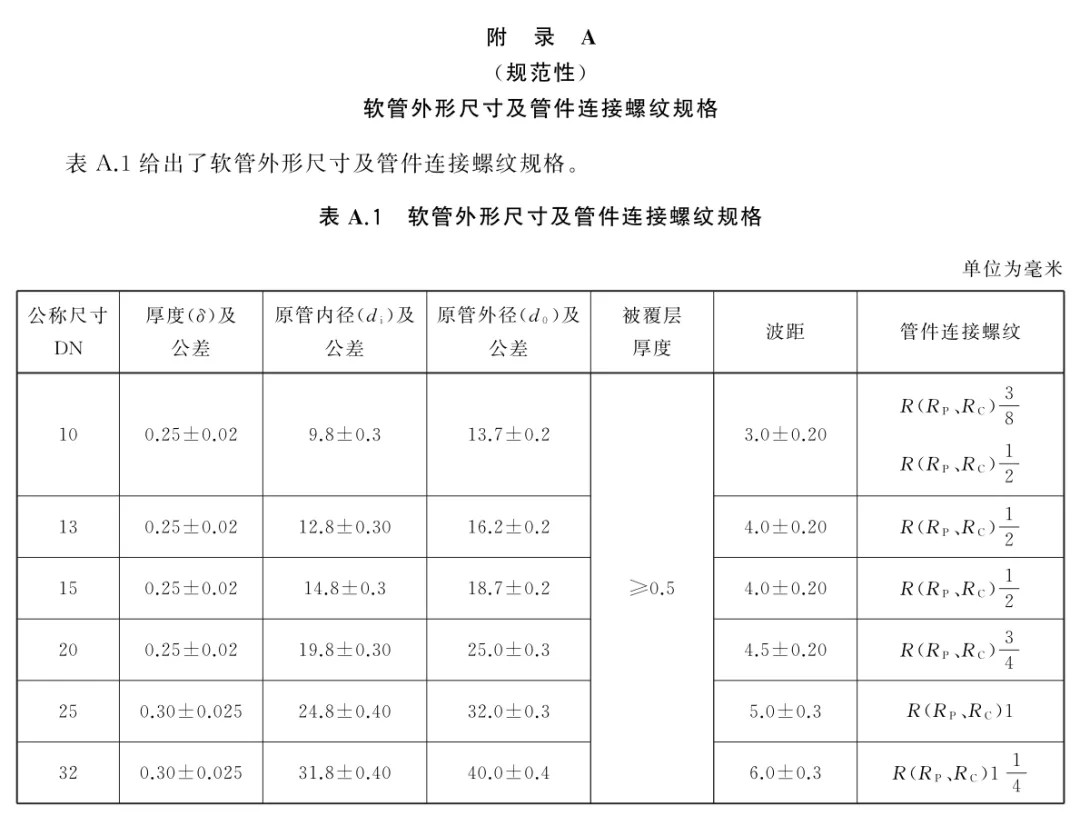

5. 3. 6 软管外形尺寸及螺纹管件规格应符合附录 A 的规定。

l ) 删除了输送用不锈钢波纹软管的长度要求(见 2010 年版的 5. 1. 2. 7 );

n ) 删除了输送用不锈钢波纹软管和管件的加工工艺要求(见 2010 年版的 5. 1. 2. 9 );

o ) 更改了输送用不锈钢波纹软管被覆层阻燃性要求及试验方法(见表 2 、 7. 3. 12 , 2010 年版的表 4 );

p ) 增加了输送用不锈钢波纹软管的被覆层标志耐擦性要求及试验方法(见表 2 、 7. 3. 13 );

q ) 删除了管件的配管扭转要求及试验方法(见 2010 年版的表 5 、 6. 2. 10 );

r ) 更改了密封件耐燃气性的质量变化率要求及试验方法(见表 3 、 7. 4. 10 , 2010 年版的表 5 );

s ) 增加了试验条件和试验仪器设备要求(见 7. 1 、 7. 2 );

t ) 增加了耐拉伸试验、扭曲性试验的拉伸速率、扭曲速率要求(见 7. 3. 3 、 7. 3. 8 );

u ) 更改了管件的耐冲击性试验的冲击功要求(见 7. 4. 4 , 2010 年版的表 5 、 6. 2. 2 );

v ) 更改了部分检验项目和抽样检验要求(见表 11 、 8. 1. 3 , 2010 年版的 7. 2. 2 );

w ) 删除了型式检验中样品数量要求、单件检验判定(见 2010 年版的 7. 3. 3 、 7. 4 );

x ) 更改了输送用不锈钢波纹软管及管件的标志要求(见 9. 1 , 2010 年版的 8. 1. 1 );

y ) 增加了安装说明书的要求(见 9. 2 )。

9. 2 安装说明书

软管及管件应附有安装说明书,安装说明书中应包括执行标准;软管安装说明书还应至少包括下列有关安装注意事项或警示内容:

a ) 声明的使用环境温度;

b ) 软管及管件应为同一生产企业;

c ) 当用于室外安装时,应加装防护管槽;

d ) 不应用于埋地和直接连接燃气燃烧器具。

注：关于本标准的详细对比，其实在学习征求意见稿的时候已经写过，在此再重复一下其中的提醒内容：

1、“燃气输送用不锈钢波纹软管”不是“灶具连接软管”不受2米长度限制；（详见：关于软管能不能超2米的补充说明）

2、“燃气输送用不锈钢波纹软管”不是“灶具连接软管”不能直接与灶具连接（替代灶具连接软管）（详见：GB55009实施指南摘选（5）—6.1.7、6.1.8）；

3、“燃气输送用不锈钢波纹软管”早期标准遵从《燃气用不锈钢波纹软管》CJ/T197，后拆分出来升级为GB，但GB50028-2006中的一些要求，还是把二者混为一谈的（部分条文对不锈钢波纹管还指向CJ/T197），请注意区分；

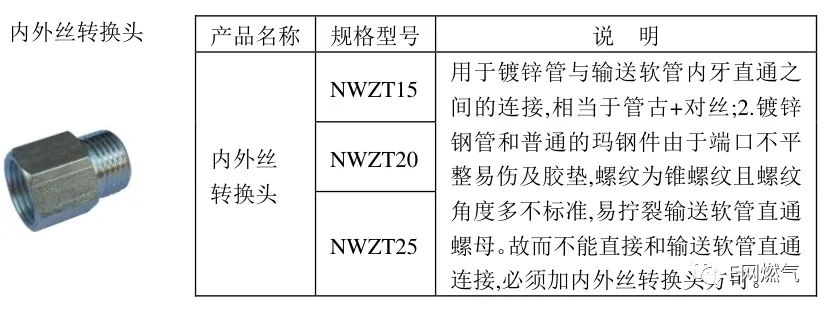

4、因螺纹形式不同，镀锌钢管与“燃气输送用不锈钢波纹软管”连接时，需要有对应的转换管件。
