焊接波纹管与成型波纹管对比

01 制作工艺差异

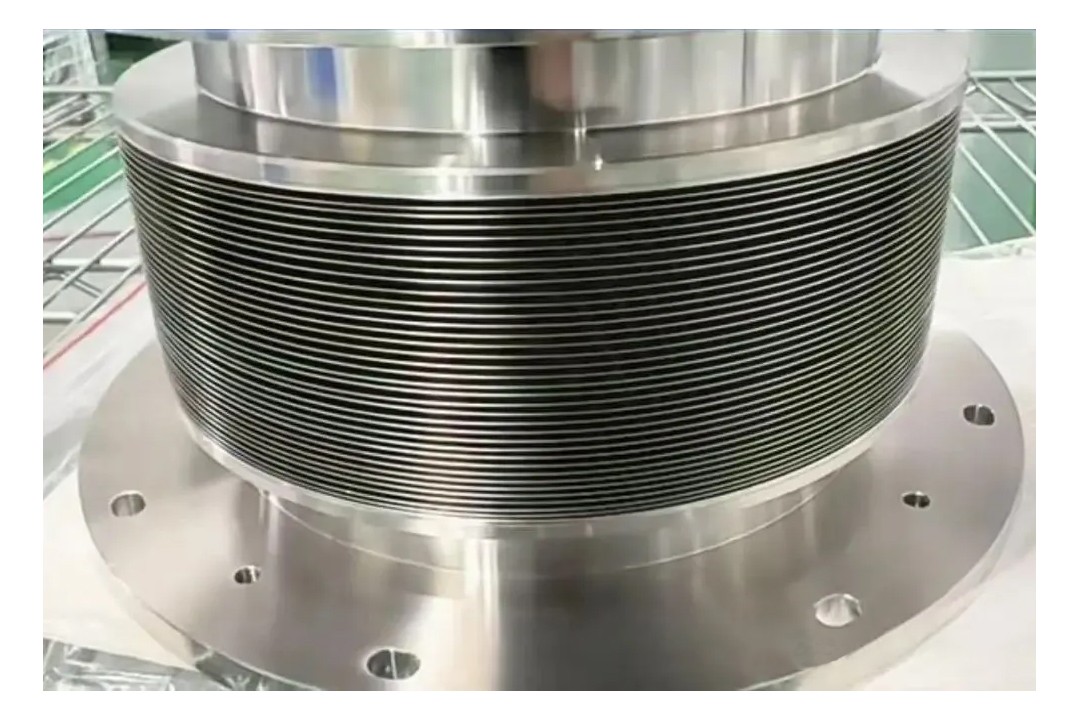

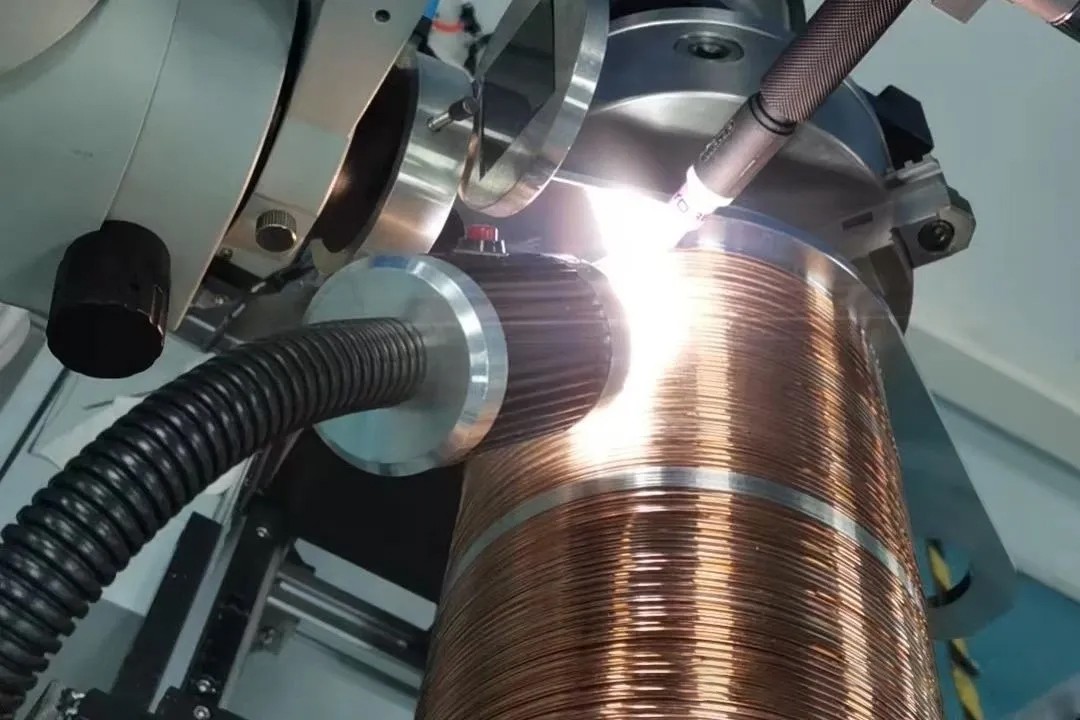

焊接波纹管：由多个薄金属环（膜片）通过精密焊接拼接而成，焊缝通常采用激光或电子束焊接。

成型波纹管：通过液压成形、机械胀形或滚压等塑性加工方法，将金属管坯直接加工成波纹形状，无焊缝。

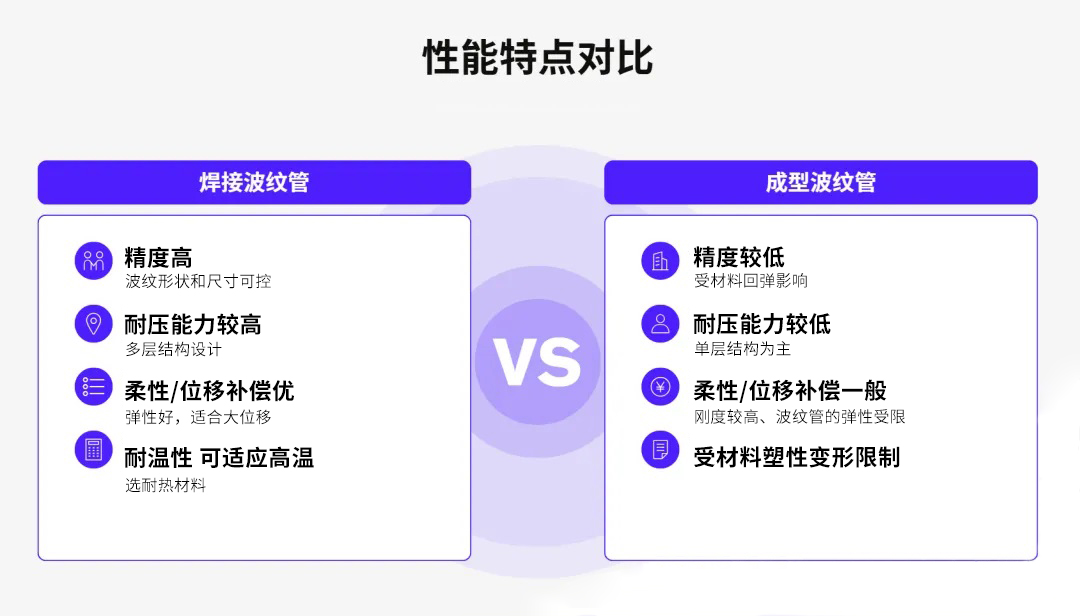

02 性能特点对比

精密焊接

03 应用环境区别

 焊接波纹管适用场景

高精度要求：如航天发动机燃料密封、半导体设备真空腔体。

高压/高真空：核工业阀门、化工高压管道补偿器。

复杂介质：腐蚀性环境（通过材料选择如哈氏合金+焊接密封性）。

大位移补偿：石油管道热胀冷缩吸收，需多波数设计。

 成型波纹管适用场景

一般工业用途：汽车排气系统、家用电器（如热水器安全阀）。

低成本批量需求：暖通空调管道补偿、低压液压系统。

中低温环境：食品机械、普通液压油管路。

简单位移补偿：泵阀连接处的微小振动吸收。

04 选型关键因素

介质腐蚀性：焊接波纹管可通过材料+焊接密封更适应腐蚀环境。

压力等级：焊接多层结构可达100MPa以上，成型波纹管通常＜10MPa。

寿命要求：航天级应用需焊接波纹管（疲劳寿命＞10^5次）。

成本敏感度：成型波纹管在大批量采购时成本可降低30%-50%。

05  特殊案例

极端环境：深井石油钻探（高温+高压）优先选用多层焊接波纹管。

微米级控制：光刻机晶圆台使用焊接波纹管确保真空密封与运动精度。

焊接波纹管以性能优势占据高端领域，而成型波纹管凭借经济性主导常规工业。实际选型需综合工况参数、寿命周期成本及技术可行性评估。
